PROTO #1

 voici la presse pour la fabrication d'un mtb
elle est composée d'un moule en bois et d'un contre moule en béton de 250 kg, d'un portique et d'un palan

je n’ai pas pris de photos durant la fabrication du moule,ça date déjà de l'été dernier

le moule en bois est fait de 18 planches d’aggloméré reproduites une a une  à la défonceuse à partir d'un gabarit (c le bordel quand je bosse je sais, garage trop petit)
on peu voir derrière a droite un premier moule que j'avais fait mais il ne me plaisait pas

                                                                                                                                                                                                                                                                                                                                                                                                                     j'ai fait un concave dans la largeur, çà ne donne pas exactement ce que je voulais mais on verra bien



entre deux, déménagement avec un garage plus grand,cool,plus de place pour foutre le bordel!!
 comme il ne fait pas très chaud je décide de faire un semblant de cabine pour garder un peu la chaleur car la résine que j'utiliserais a besoin de minimum 15°, grâce à ça j'ai environ 20° (c'était au mois d'avril)

pose du drain en périphérie du bois afin de mettre sous vide les 8 plys de plaquage frêne 0,9mm encollés de 250g de résine époxyde SR 5550 spécial stratification et collage du bois en milieu marin,on peut choisir différent durcisseur,j'ai choisi le plus lent pour avoir le temps de travailler tranquillement

mise sous vide à -0,5 bar

 la pompe à vide faite que de récupe:
un vieux moteur de frigo,un vieux pulvérisateur de jardin pour la cuve,le régulateur est fait avec une seringue,un bocal de cofiote en cas de dégorgement de résine, j’ai juste acheté le vaccumetre(manomètre négatif)

voila, mise sous presse pendant 24h à 20-22° avec un chauffage soufflant
le contre moule fait 250kg plus serrage à 4daN des tiges filetées

une fois dépressé ça donne ça :

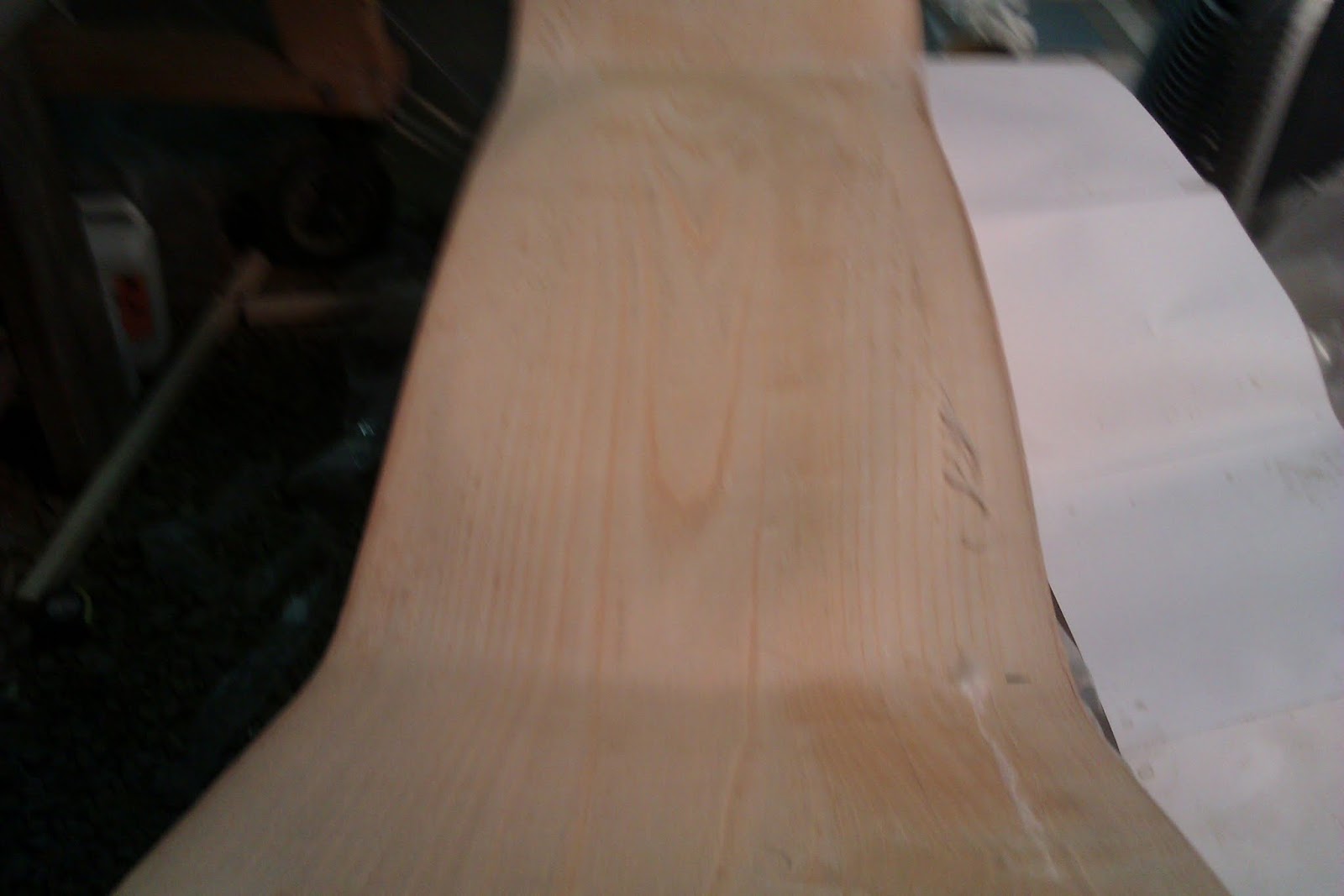

le noyau, il est bien rigide,il à bien épousé la forme du moule et n'a pas de retour élastique

le concave est pas mal au niveau des spatules mais pas terrible au milieu
je réfléchis déjà à un nouveau moule

passage maintenant à la post-cuisson,on à plusieurs possibilité selon la température

avec mon chauffage soufflant j’atteins 30° maxi
il faudra donc 48h selon la fiche technique de la résine

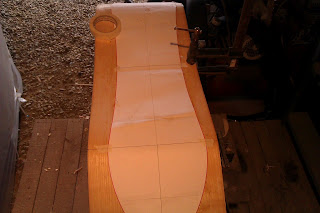

une fois cuis à point je trace le contour,
j'ai imprimé un gabarit que j'ai tracé sous un logiciel de DAO

découpe du contour














 la tranche :
c'est super bien pressé!
le bois et très bien collé et de façon uniforme

un petit coup de ponçage

le poids du noyau

la strat maintenant,le dessous est composé d'un ply de fibre quadriaxiale de 600g/m² plus 3 plys de carbone unidirectionnel de 300g/m² pour l'instant
le tout sous vide et drain

rebelote,48h à 30°

apres avoir détouré le dessous je passe à la strat du  dessus maintenant,pareil, fibre quadri ,sous vide et drain,

momification pour recouvrir le bord

et c'est repartis pour 48h

Les bords son pas trop mal stratifié mais il y à des bulles d'air et des creux, je vais dons les poncer jusqu'au bois

après avoir monter les truck il s’avère qu'il est encore trop souple je vais donc rajouter au moins 2 plys de carbone plus réduire la longueur des spatules, ça va le raccourcir un peut mais tempi
le prochain je mettrais 10 plys de bois

 bon ben c'est mort, après avoir diminuer la longueur des spatules, surement de trop, elle a fini par casser, trop d'effort sur le centre a cause justement de ces spatules trop courtes, j'avais pourtant remis 3 plys de carbone en dessous, mais le problème vient de mes spatules, il faut que je trouve le bon compromis
il faut savoir qu'elle n'a pas casser des que je suis monter dessus, je l'ai trituré dans tout les sens, au départ j'ai sauté dessus les pied a leur place normale et ça allé, puis je me suis mis au milieu et commencé a danser dessus, de plus en plus fort jusqu’à entendre un craquement, la j'ai carrément sauter à pied joint de tout mon poids et le bois à céder en premier, ça ne tenait plus que par le carbone et il a fallut que je la mette en hauteur sur 2 agglos pour la finir
la bonne nouvelle c'est que la rupture est cohésive, c'est à dire que les matériaux on casser uniformément et il y à très peux de dé-lamination malgré ce que je luis ai fait subir
à refaire...en plus solide encore...
